판교 정밀 장비 구역의 핵심인 대전방지 에폭시 시공을 도와드립니다. 장비 손상을 막는 완벽한 바닥 솔루션으로 소중한 자산을 안전하게 보호해 드립니다.
1. 정밀 장비의 치명적인 적: 정전기 발생 원인
정전기는 육안으로 보이지 않지만 정밀 기기에는 치명적인 손상을 입히는 주요 원인입니다. 일반적인 작업자가 보행할 때 발생하는 정전기는 환경에 따라 약 3,000볼트에서 많게는 35,000볼트까지 측정되기도 합니다. 이러한 높은 전압은 미세한 회로로 구성된 반도체 부품이나 고가의 정밀 측정 장비에 유입될 경우 일시적인 오작동을 넘어 영구적인 회로 파손을 유발합니다. 판교테크노밸리에 위치한 많은 IT 기업과 연구소가 고사양 장비를 도입하면서 바닥재 선택에 가장 큰 공을 들이는 이유가 바로 이 정전기 제어에 있습니다.
2. 일반 에폭시와 대전방지 에폭시의 기능적 차이점
일반적인 에폭시 바닥재는 내마모성과 청결 유지에는 유리하지만 전기 저항값이 매우 높습니다. 전기가 흐르지 않는 절연체 역할을 하기 때문에 표면에 정전기가 지속적으로 축적되는 현상이 발생합니다. 반면 대전방지 에폭시는 특수 전도성 소재를 배합하여 바닥면에 전기적 통로를 형성합니다. 이를 통해 발생한 정전기를 지면으로 즉각 배출하여 장비에 가해지는 전기적 충격을 원천적으로 차단합니다. 국제 표준 규격에 따르면 정밀 공정 구역의 표면 저항값은 보통 $10^4$에서 $10^6$오옴(Ω) 사이를 유지해야 안전하다고 판단합니다.
3. 바닥재 종류에 따른 성능 및 특성 비교
| 정전기 제어 기능 | 없음 (표면 축적) | 즉시 방전 및 접지 유도 |
| 장비 보호 신뢰도 | 낮음 (정전기 사고 노출) | 매우 높음 (전기적 안정성 확보) |
| 주요 시공 장소 | 주차장, 일반 물류 창고 | 반도체실, 정밀 기기 측정실 |
| 표면 저항값 | 측정 불가 또는 매우 높음 | $10^4 \sim 10^9$ 오옴(Ω) |
4. 체계적인 시공 프로세스와 신뢰의 기준

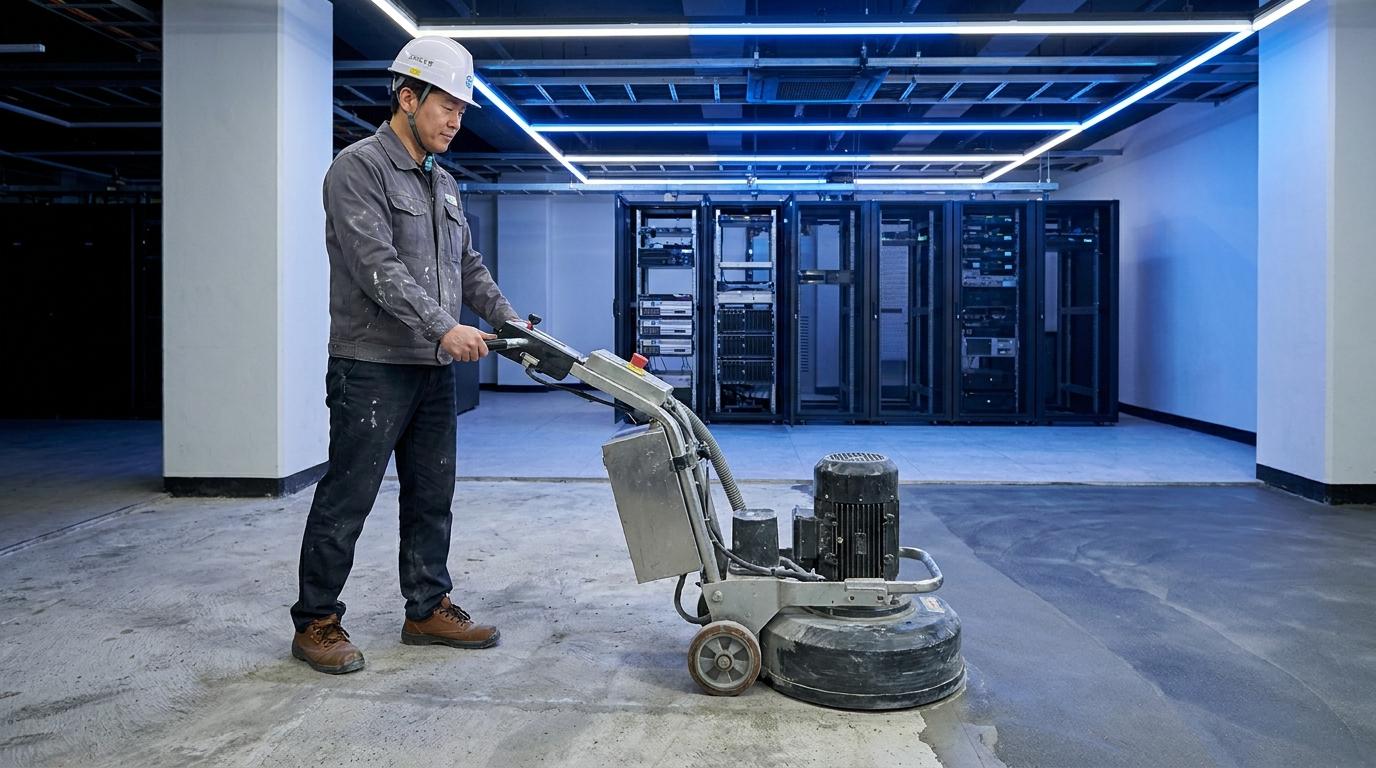

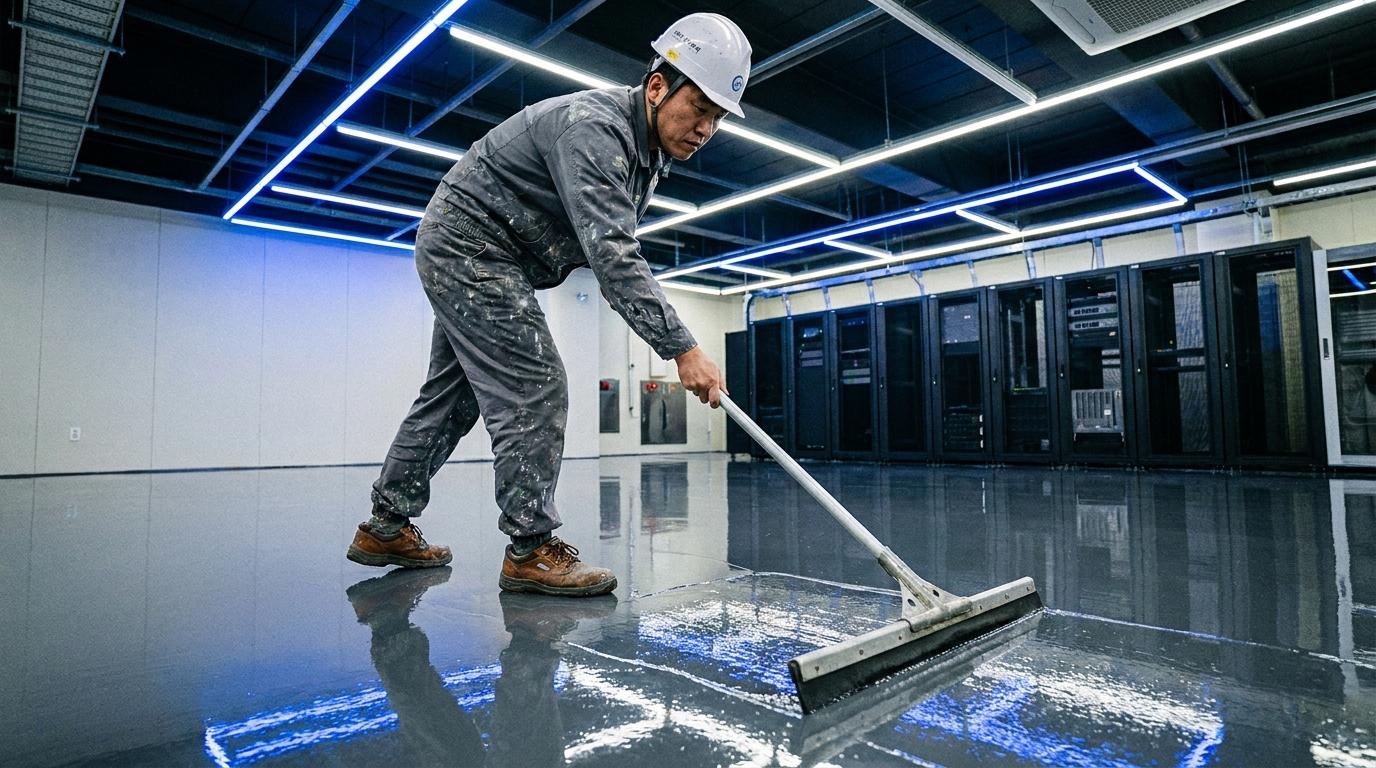

대전방지 시공의 핵심은 눈에 보이지 않는 전도성 망을 얼마나 촘촘하게 구성하느냐에 달려 있습니다. 시공 과정에서 구리 테이프를 격자 형태로 배치하는 접지 작업은 반드시 거쳐야 하는 필수 단계입니다. 0.05밀리미터 두께의 동박 탭을 사용하여 전기 흐름을 최적화하며, 이후 전도성 프라이머와 상도 도장을 차례로 진행합니다. 저희는 모든 공정에 국가 공인 기관의 검증을 받은 인증 제품만을 사용합니다. 또한 시공 완료 후에는 전문 측정 장비를 활용하여 구역별 저항값을 측정하고 이를 바탕으로 한 결과 보고서를 제공하여 품질을 증명합니다.
5. 하자 예방을 위한 품질 보증과 안전장치
완벽한 시공만큼 중요한 것은 시공 이후의 사후 관리와 신뢰할 수 있는 보증 제도입니다. 바닥 시공은 한 번 완료하면 재시공이 어렵기 때문에 처음부터 검증된 업체와 진행해야 합니다. 저희는 시공 과정의 투명성을 높이기 위해 모든 단계를 기록하며, 고객사의 요청 시 하자이행보증증권 발행을 통해 장기적인 신뢰를 약속합니다. 이는 단순히 바닥을 칠하는 행위를 넘어 기업의 핵심 자산인 정밀 장비의 수명을 연장하고 업무의 연속성을 보장하는 가치 있는 투자입니다.
6. 판교 지역 맞춤형 환경 분석과 솔루션

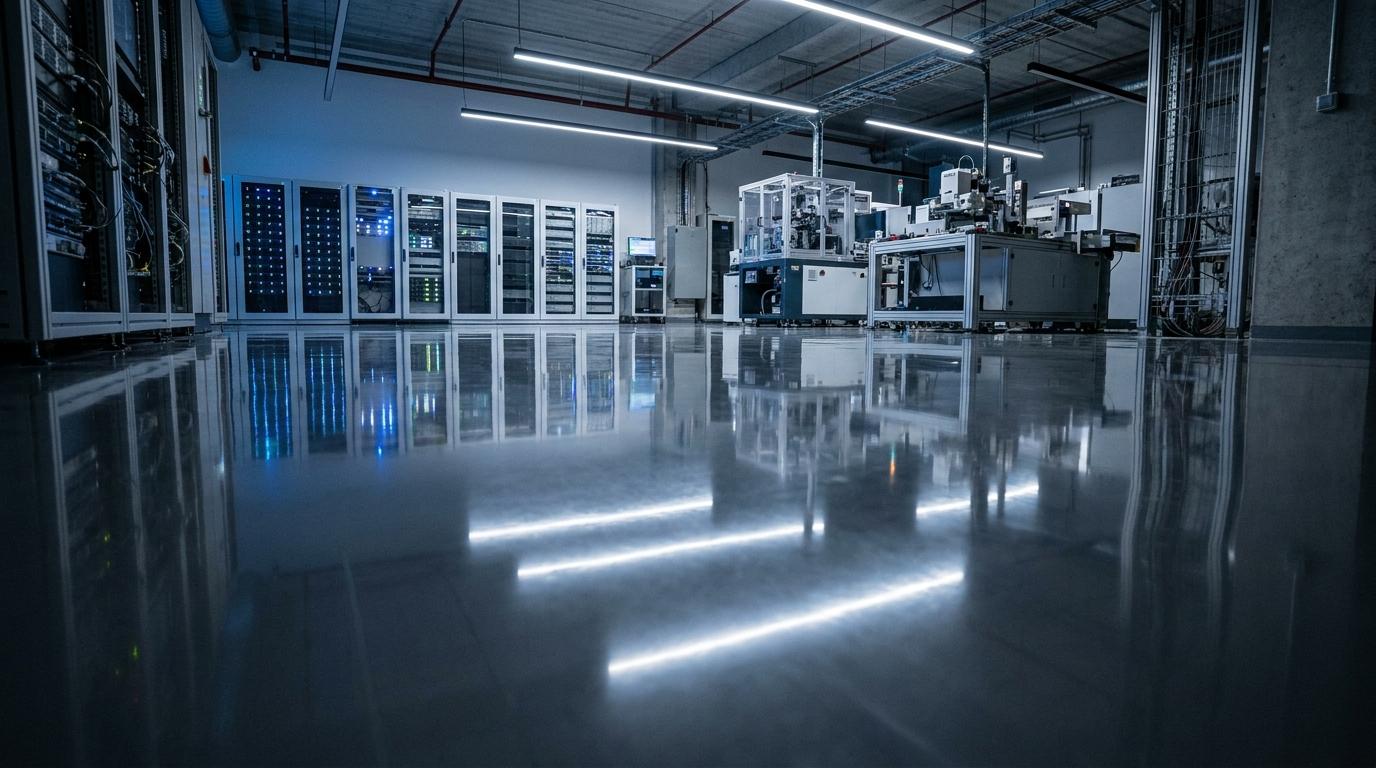

판교테크노밸리의 지식산업센터 환경은 쾌적한 온도 유지와 더불어 정전기 관리가 필수적입니다. 특히 습도가 낮은 겨울철에는 정전기 발생 빈도가 평소보다 2배 이상 급증하게 됩니다. 24시간 가동되는 서버실이나 미세한 오차도 허용하지 않는 실험실에서는 단 한 번의 정전기 방전으로도 수억 원의 경제적 손실이 발생할 수 있습니다. 99퍼센트 이상의 정전기 차단 효율을 자랑하는 전문 솔루션을 통해 안정적인 연구 및 생산 환경을 구축하는 것이 기업 경쟁력의 시작입니다.
고정밀 산업 현장의 가치를 높이는 최적의 바닥재 솔루션을 제안합니다. 수많은 현장에서 증명된 데이터와 정밀한 시공 기법을 바탕으로 가장 안전하고 쾌적한 작업 공간을 만들어 드립니다.
